电子组装装置 三维模型简介
电子组装装置是一种用于精密电子零件定位与装配的自动化机构。装置由伺服电机驱动的悬臂式水平直线模组与垂直升降模组构成机械手主体，末端搭载多轴精密微调滑台与吸附夹具，配合下方工作台及对准定位机构实现工件的取放与精准装配。
本资源为「电子组装装置」的 SolidWorks 原生装配体模型，主文件 _0809_Assy.SLDASM，装配体共 113 个零件（75 种）、25 个子装配体。文件保存版本为 SolidWorks 2012，用 2012 或更新版本可直接打开、修改和出工程图。
结构特点
- 采用伺服电机驱动的悬臂式水平直线模组与垂直模组，实现二维空间取放运动
- 运动末端集成多轴精密微调滑台与工件夹持治具，具备多自由度位姿调整能力
- 下方设有支撑台板与底部对准定位组件，方便工件的承托与组装对位
模型视图

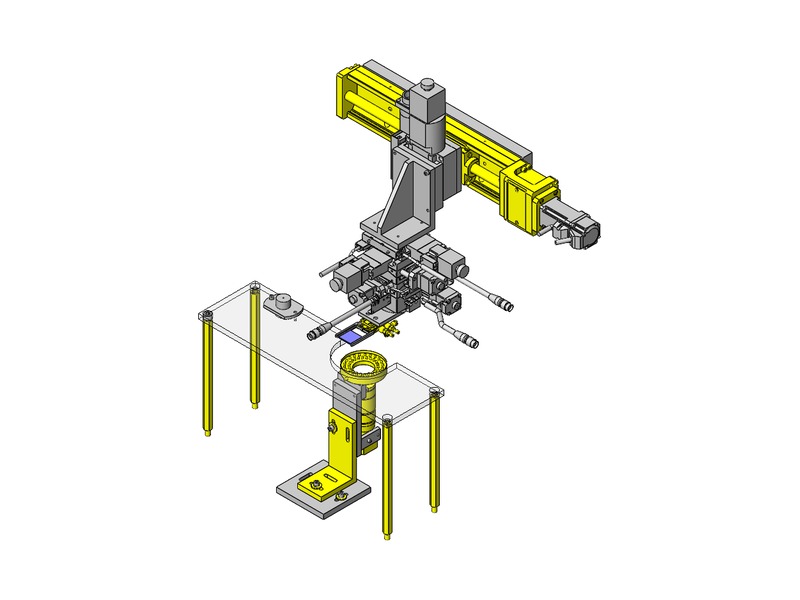

等轴测图

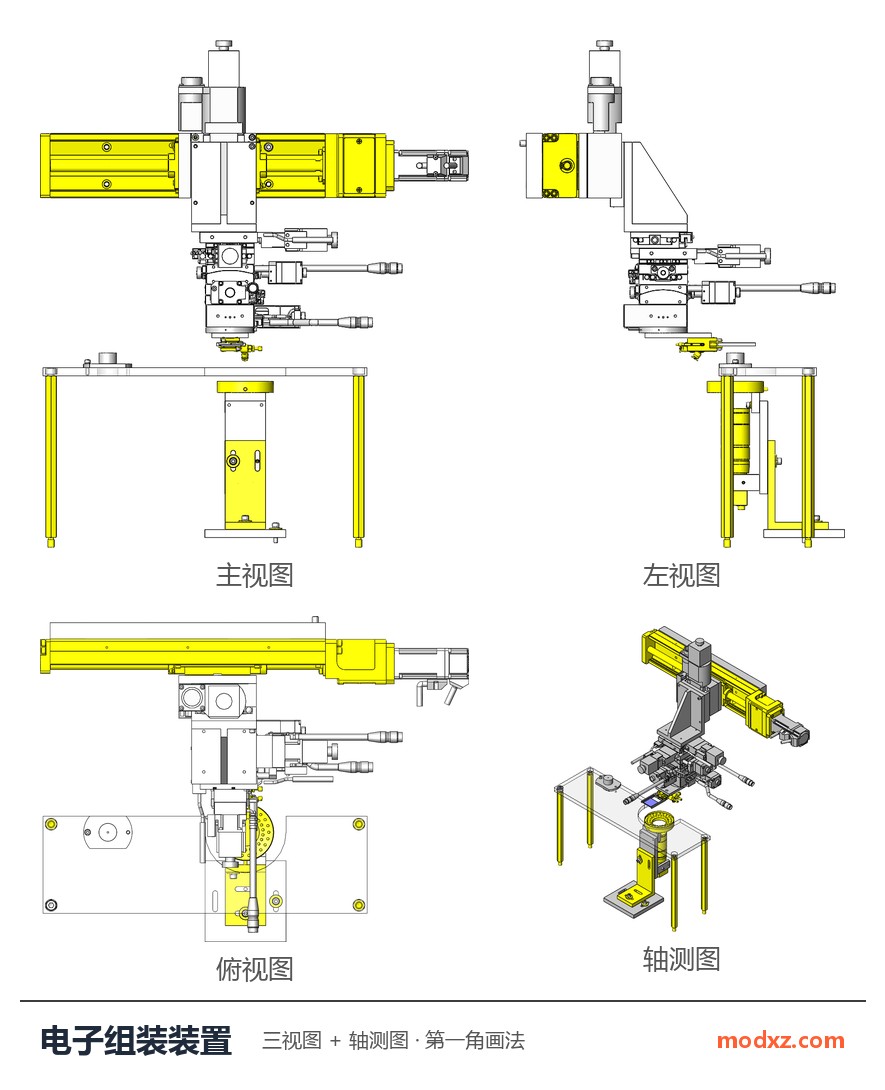

三视图与轴测图（主视图、俯视图、左视图同一比例，第一角画法）
下载说明
压缩包 28.76M，内含 SolidWorks 原生文件，解压后打开主文件 _0809_Assy.SLDASM 即可。
资源下载
下载价格2 模币
