手动组件 垂直型 三维模型概述
手动组件 垂直型 是一套结构完整、可直接用于自动化产线或工业工位调节的标准机构。本套模型包含完整的装配体结构树、标准件及核心运动执行单元，设计规范、层级清晰，适合机械设计工程人员参考、二次开发及直接工程选型应用。
机械工程标准多视角视图

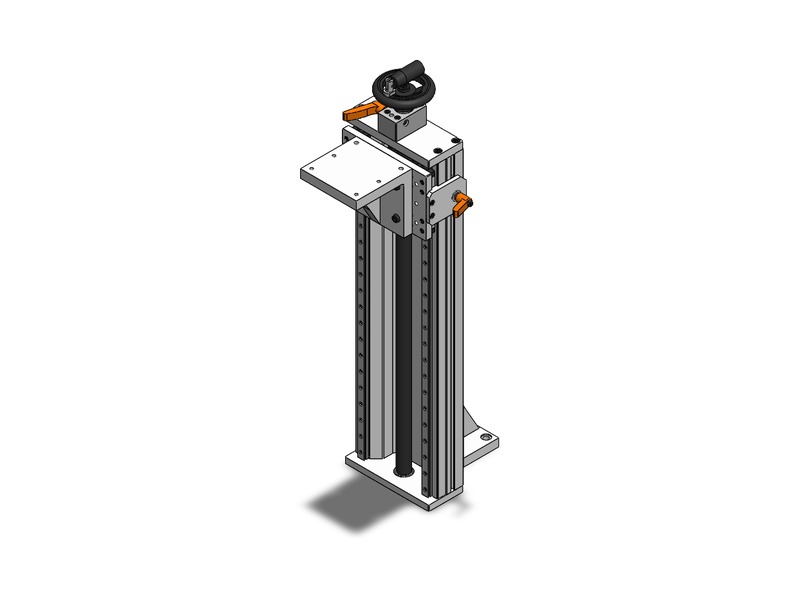

1. 等轴测三维立体全貌：

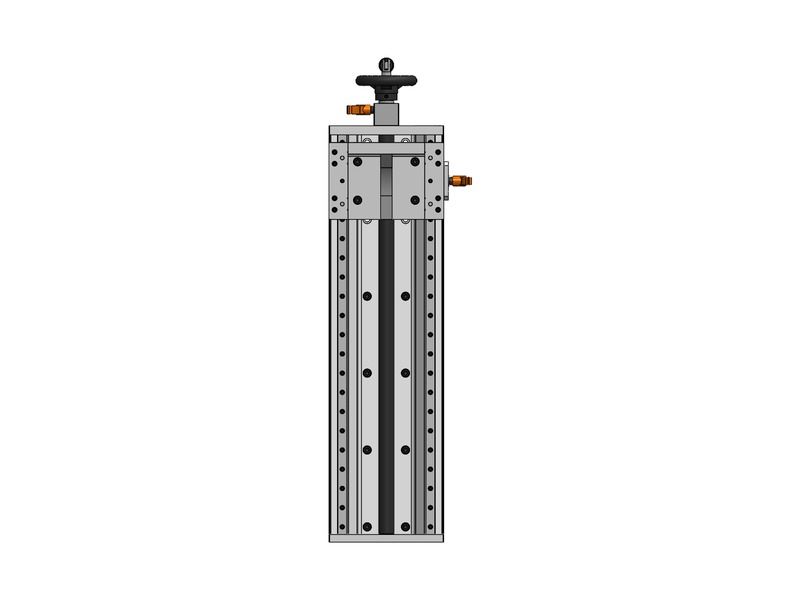

2. 主视图（垂直方向布局与传动路径）：

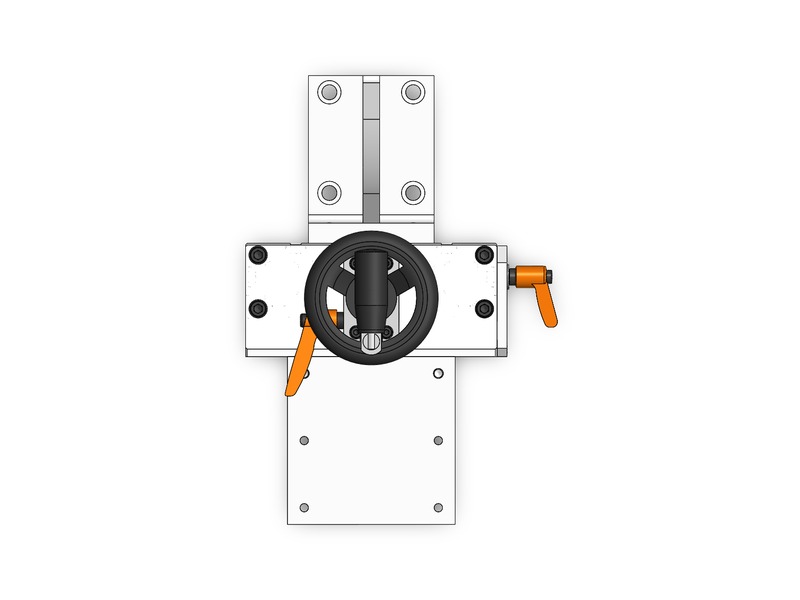

3. 俯视图（驱动端与安装托台相对位置）：

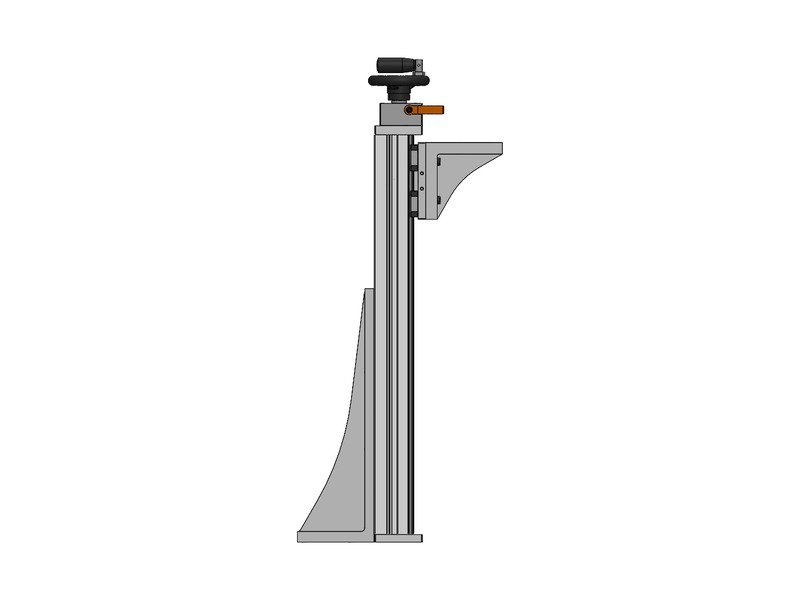

4. 左视图（加固筋厚度与侧向锁死机构细节）：
核心技术亮点与设计特点
- 标准工业级选型：导向部件采用标准直线导轨与高刚性滑块副，运动平稳，承载能力强；
- 精确自锁与防下滑设计：传动端配备丝杠机构与侧向手动夹紧锁死把手，在断电或无动力工况下具备极佳的自锁防下滑安全性；
- 紧凑型轻量化结构：机架采用高强度工业铝型材配合加强角码，兼具整体结构刚性与轻量化要求；
- 模型层级规范：各零件配合关系完整，无破面与配合缺失，解压后即可直接使用 SolidWorks 进行修改、仿真与出工程图。
装配体主要文件清单（部分 BOM）
CA_LINEAR_GUIDE.SLDASMC_CA_LINEAR_BLOCK.SLDPRTC_CA_LINEAR_RAIL.SLDPRTC_CLDMC5-12-M.SLDPRTC_FRAME_NUT.sldprtC_PHLFK80-10.SLDPRTC_TRAPEZOIDAL_SCREW_20.SLDPRTF_CAP_SCREW_M6_15L.sldprtPKUL20-520-B-SCL-IKM-LT.SLDASMP_ATTACHMENT_NORMAL_10_0.sldprtP_COLLAR_10_B_0.sldprtP_STA_ALUMINUM_FRAME_0.SLDPRTP_STA_TABLE_0.sldprtSA1_HANDLE_UNIT.sldasmSAC1_CLAMP_UNIT.SLDPRT
文件说明：全套模型完整，各零件配合关系完备无破面，解压后可直接打开装配与二次设计。
