膜厚检查装置 三维模型简介
膜厚检查装置由底部的正交双轴电动滑台与上部的多维微调工作台组成。XY两轴由伺服电机驱动精密模组实现平面移动定位，上方搭载多轴手动位移台配合测微头实现试样多角度姿态微调。
本资源为「膜厚检查装置」的 SolidWorks 原生装配体模型，主文件 _0812_Assy.SLDASM，装配体共 85 个零件（47 种）、13 个子装配体。文件保存版本为 SolidWorks 2009，用 2009 或更新版本可直接打开、修改和出工程图。
结构特点
- 采用伺服电机驱动的XY正交电动直线模组实现平面定位运动
- 上方配置多层带测微头的手动微调位移台，支持多轴微调与倾角对齐
- 顶部设有专用载物台板与微调定位结构，用于承载与固定检查工件
模型视图

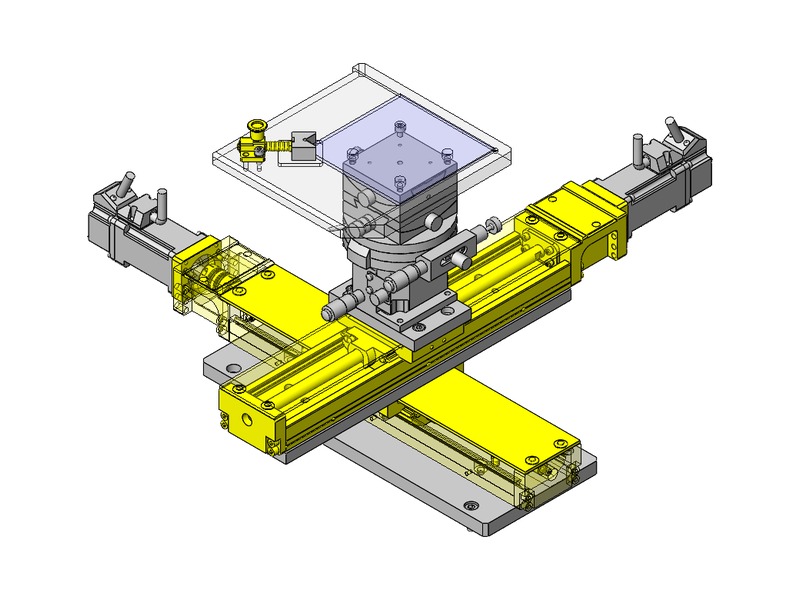

等轴测图

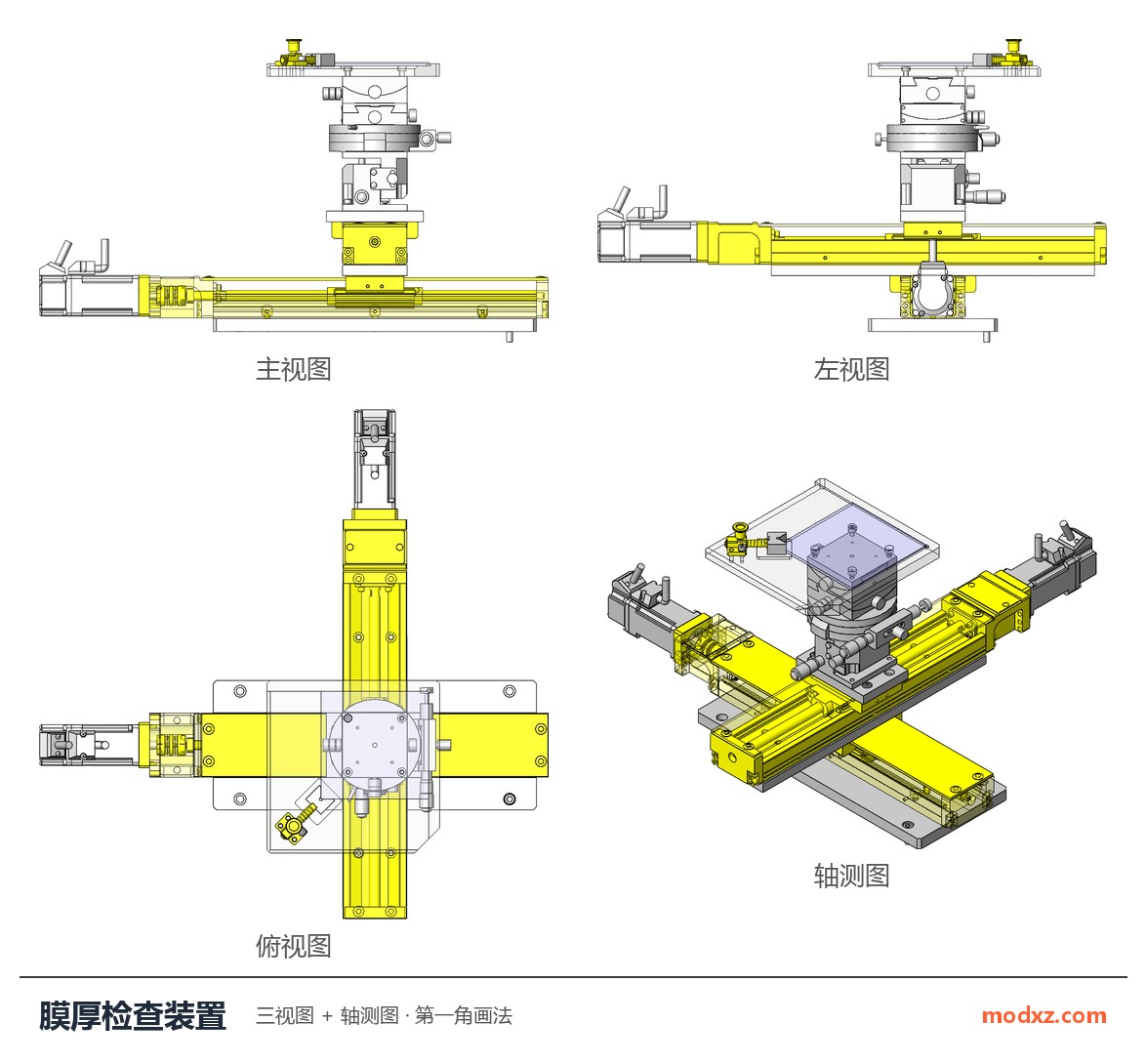

三视图与轴测图（主视图、俯视图、左视图同一比例，第一角画法）
下载说明
压缩包 8.72M，内含 SolidWorks 原生文件，解压后打开主文件 _0812_Assy.SLDASM 即可。
资源下载
下载价格3 模币
