托盘移动升降机 三维模型简介
托盘移动升降机是一套全气动的托盘移载机构：托盘架沿水平导轨伸出、缩回，中部立式气缸配两根导柱带动台面升降。
本资源为「托盘移动升降机」的 SolidWorks 原生装配体模型，主文件 _0813_Assy.SLDASM，装配体共 251 个零件（90 种）、62 个子装配体。文件保存版本为 SolidWorks 2009，用 2009 或更新版本可直接打开、修改和出工程图。
结构特点
- 水平移动：端部导杆气缸推动托盘架沿导轨伸缩
- 升降：立式气缸 + 两根导柱导向
- 全部气缸驱动（导杆气缸、标准气缸、小型止动气缸），没有电机
模型视图

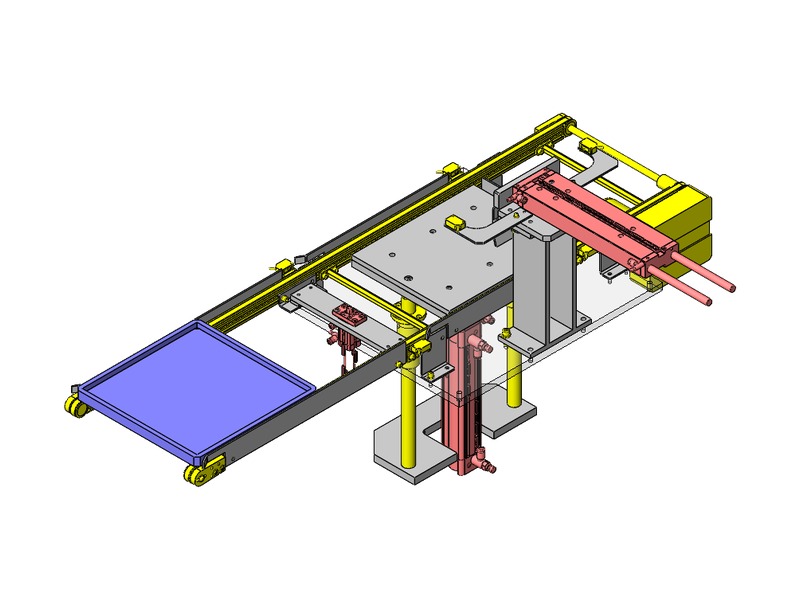

等轴测图

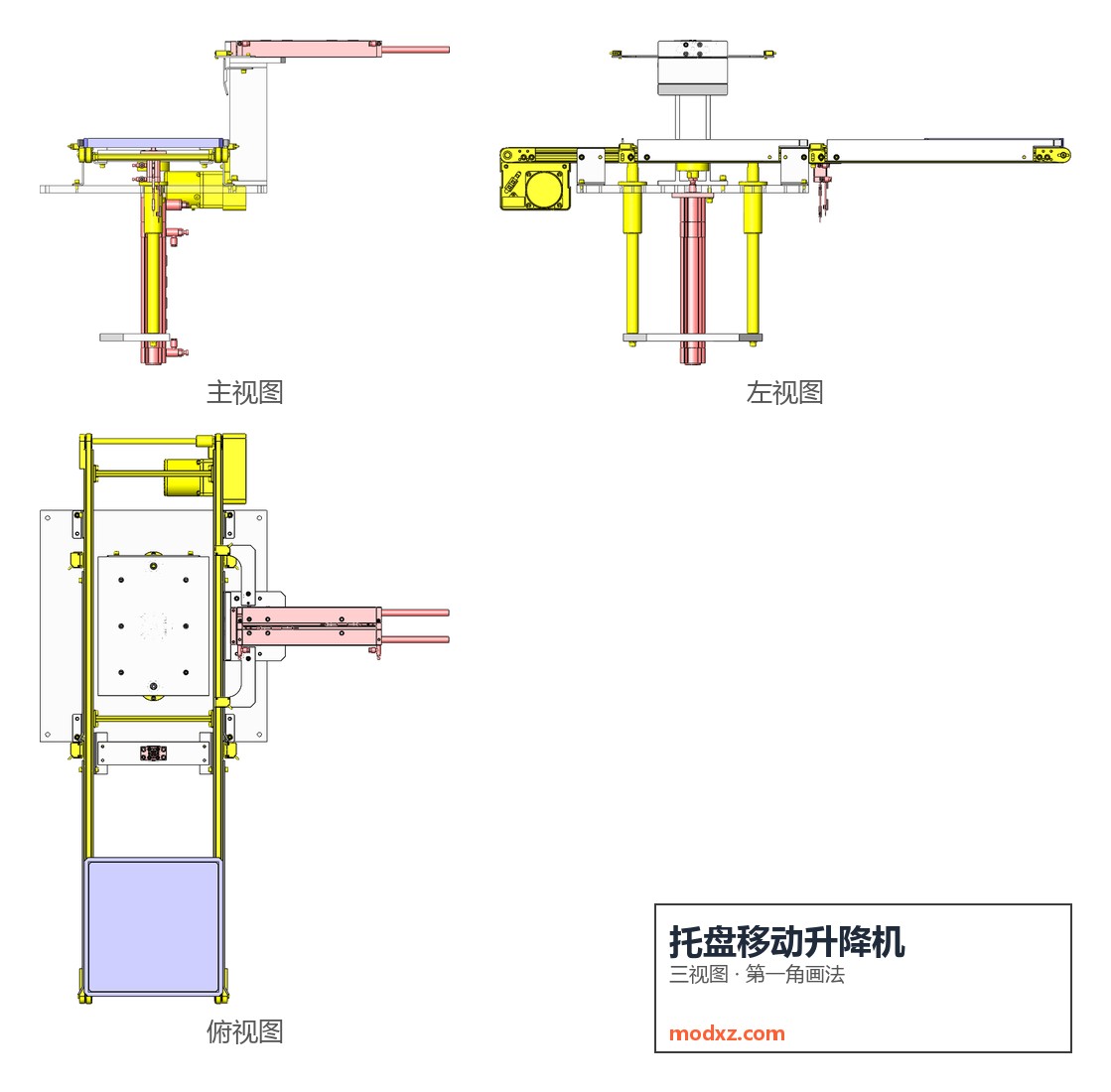

三视图（主视图、俯视图、左视图，第一角画法，同一比例）
下载说明
压缩包 14.70M，内含 SolidWorks 原生文件，解压后打开主文件 _0813_Assy.SLDASM 即可。
资源下载
下载价格2 模币
